屏蔽房工程技术要点

2023-02-25 11:42:59

随着电子信息技术的发展,各种网络设备已经遍布城市的每个角落,一些重要的数据安全也得到各大部门的重视,其中屏蔽房就是保证系统安全的重要手段之一。那么屏蔽房工程技术要点有哪些?主要包括设计要点与施工要点两个方面,下面由东莞众威厂家的工作人员为大家介绍:




一、设计要点

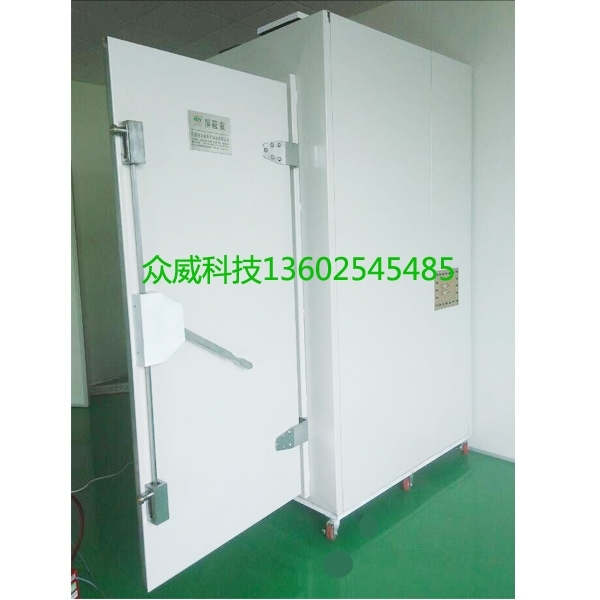

1. 屏蔽门:屏蔽门是屏蔽室唯一活动部件,也是屏蔽室综合屏蔽效能的关键,技术含量较高,材料特殊,工艺极其复杂,共426道工序。电磁屏蔽门有铰链式插刀门、平移门两大类,各有手动、电动、全自动等形式。


2. 屏蔽室包括六面龙骨框架、冷轧钢板。龙骨框架由槽钢、方管焊接而成,材料规格按屏蔽室大小确定地面龙骨(地梁)应与地面进行绝缘处理。墙、顶部冷轧钢板厚度2mm,底部钢板厚3mm,先在车间预制成模块,分别焊接在龙骨框架内侧。


3. 蜂窝型通风波导窗:通风换气、调节空气是屏蔽室必备设施。蜂窝型波导窗由对边距42mm的六边形钢质波导管集合组成,波导管不妨碍空气流通,却对电磁辐射有截止作用。屏蔽室按面积大小配置相应数量的波导窗,分别用于进风、排风、泻压;


二、施工要点


1.在底板和机壳的每一条缝和不连续处要尽可能好的搭接。搭接的程度对壳体的屏蔽效能起决定性作用;在屏蔽、通风和强度要求高而质量不苛刻时,用蜂窝板屏蔽通风口,最好用焊接方式保持线连接,防止泄漏。


2.可通过截止波导或通风板对窗进行屏蔽,也可以用镀膜或夹金属网的屏蔽窗用于显示器监视器等;尽可能在指示器、显示器后面加屏蔽,并对所有引线用穿心电容滤波;在不能从后面屏蔽指示器/显示器和对引线滤波时,要用与机壳连续连接的金属网或导电玻璃屏蔽指示器/显示器的前面。


3.在可能的情况下,接缝应焊接。在条件受限制的情况下,可用点焊、晓间距的铆接和用螺钉来固定。用螺钉或铆接进行搭接时,应首先在缝的中部搭接好,然后逐渐向两端延伸,以防金属表面的弯曲,在不加导电衬垫时,螺钉间距一般应小于最高工作频率的1%,至少不大于1/20波长;


4.屏蔽房内一般考虑混合接地,一般把设备地线分成类:电源地和信号地。设备中各部分的电源地线都接到电源总线上,所有信号地都接到信号总线上。


以上屏蔽房工程技术要点就分享到这里了,在军事单位、各级政府、企事业单位的涉密部门对屏蔽房的建设要求不断增加,也就提高了屏蔽工程在机房系统工程中的地位及比重。我们也可参照屏蔽房建设方案来进行实施。
