电波暗室吸波屏蔽禁区测试
2023-02-25 12:31:32

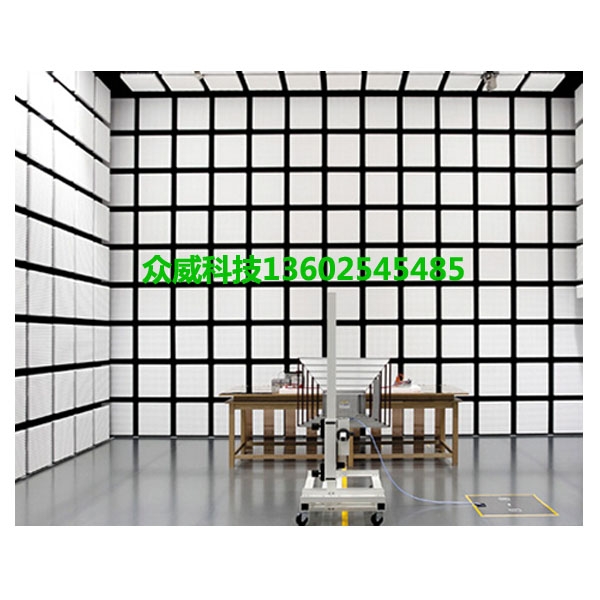

1电波暗室分为电波暗室(又称半波暗室),微波暗室(又称全波暗室),雷达防真测试暗室。
2主要用途
电波暗室主要用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量,电波暗室的尺寸和射频吸波材料的选用主要由受试设备(EUT)的外行尺寸和测试要求确定,分1m法、3m法或10m法。根据具体使用要求还可定制各种非标暗室。
3性能指标
频率范围:30MHz~18GHz
(一)吸波材料反射损耗:30MHz~18GHz≥15dB
(吸波材料采用复合吸波材料,即锥形含碳海绵吸波材料粘贴在铁氧体上)
(二)屏蔽室屏蔽性能
磁场 14KHz≥75dB
150KHz≥100dB
电场 200KHz~50MHz≥110dB
平面波50MHz~1GHz≥100dB
微波1GHz~10GHz≥100dB10GHz~18GHz≥90dB
测试方法按GB12190-90标准
(三)归一化场地衰减±4dB,场均匀性0~6dB,符合GJB2926-97标准。
4组成结构
(一)屏蔽室:
屏蔽室由屏蔽壳体、屏蔽门、通风波导窗及各类电源滤波器等组成。根据用户要求,屏蔽壳体可采用焊接式或拼装式结构均可。

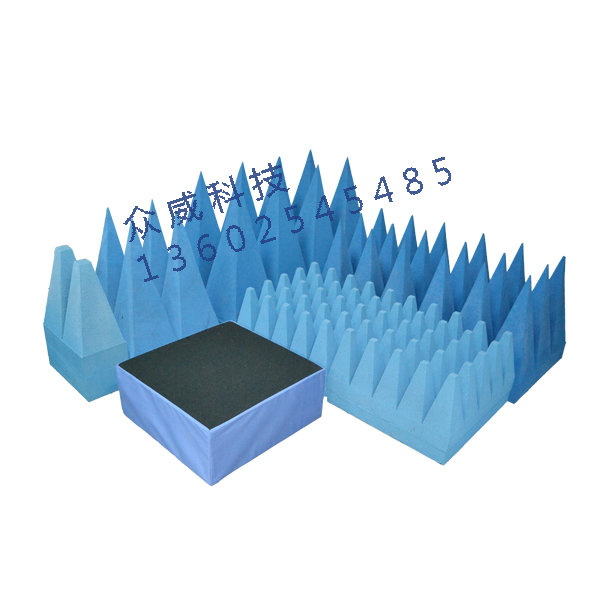

(二)吸波材料:
1.单层铁氧体片:工作频率范围30MHz~1000MHz。
2.锥形含碳海绵吸波材料:锥形含碳海绵吸波材料是由聚氨脂泡沫塑料在碳胶溶液中渗透而成,具有较好的阻燃特性。
5主要用途
电波暗室用于模拟开阔场。同时用于辐射无线电骚扰(EMI)和辐射敏感度(EMS)测量,电波暗室的尺寸和射频吸波材料的选用主要由受试设备
(EUT)的外行尺寸和测试要求确定,分1m法、3m法或10m法。
