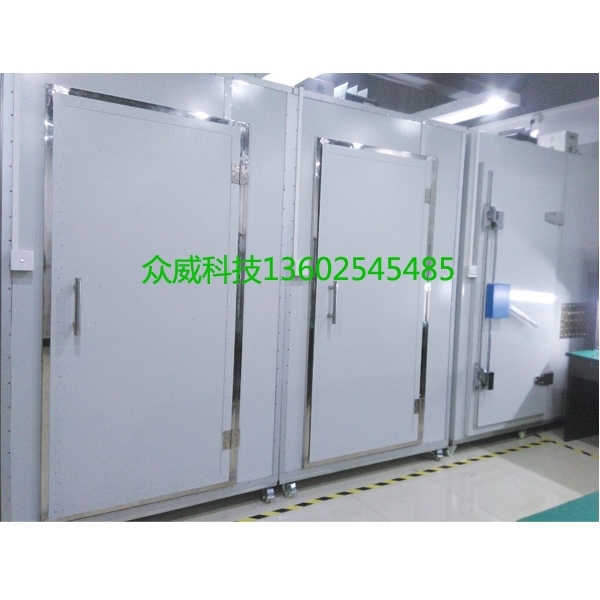

屏蔽房的屏蔽系统及施工要点
2023-02-25 19:26:51
随着近几年网络的发展越来越广泛,因此电磁干扰和电磁辐射也对我们工作及生活造成了困扰,随着屏蔽布线技术的逐步普及,越来越多的人对想要了解屏蔽布线系统的基础知识及施工要点等。今天就东莞众威厂家的技术人员为大家介绍屏蔽房的屏蔽系统及施工要点:
一、屏蔽系统的组成
屏蔽布线系统的功能体现需要做到所有连接硬件都使用屏蔽产品,包括:传输电缆、配线架、模块和跳线。如果只是传输信道的一部分使用了屏蔽产品(如:水平电缆),则起不到整体系统屏蔽的作用。
二、施工要点
1、屏蔽线缆
目前的屏蔽双绞线中,主要有超5类(5e)屏蔽双绞线,6类屏蔽双绞线,超6类(6A)屏蔽双绞线,7类屏蔽双绞线以及7A类屏蔽双绞线。其中,金属箔一般为铝箔,金属编织网一般为铜编织网。所以,对应的屏蔽线缆就有F/UTP,U/FTP,SF/UTP,S/FTP,F/FTP,SF/FTP等。铝箔屏蔽的屏蔽对绞电缆(F/UTP,U/FTP,F/FTP等)中都自带汇流铜导线,用于防止铝箔万一出现横向断裂时,汇流导线仍然能够涉放屏蔽层桑德感应电流,使屏蔽性能依然保持。
2、屏蔽模块
屏蔽模块分有RJ45型和非RJ45型两大类。根据IEC 60603标准,RJ45型模块可以支持250MHz的传输带宽,而500MHz的6A类布线系统同样使用了RJ45型模块。对非RJ45(如GG45、TERA等等)型模块,因其四个线对分别位于模块的四个对角位置,并在四个线对之间添加了金属隔离体,切断了芯线之间的电磁耦合,因此它可以支持1000~1200MHz的传输带宽。屏蔽模块通过屏蔽外壳将外部电磁波与内部电路完全隔离。因此它的屏蔽层需与对绞线的屏蔽层连接后,形成完整的屏蔽结构。
3、屏蔽配线架
屏蔽配线架上具有接地汇接排和接地端子,汇接排将屏蔽模块的金属壳体联结在一起。屏蔽模块的金属壳体通过接地汇接排连至机柜的接地汇接排完成接地。屏蔽配线架可为屏蔽模块+配线架组合和一体化两类结构。
以上屏蔽房的屏蔽系统及施工要点就介绍到这里了,综合布线基本上都可以用屏蔽系统,但有些需要考虑传输质量和传输效率的场所。大家可以结合上次我们提到的屏蔽房工程技术要点一起来了解。
